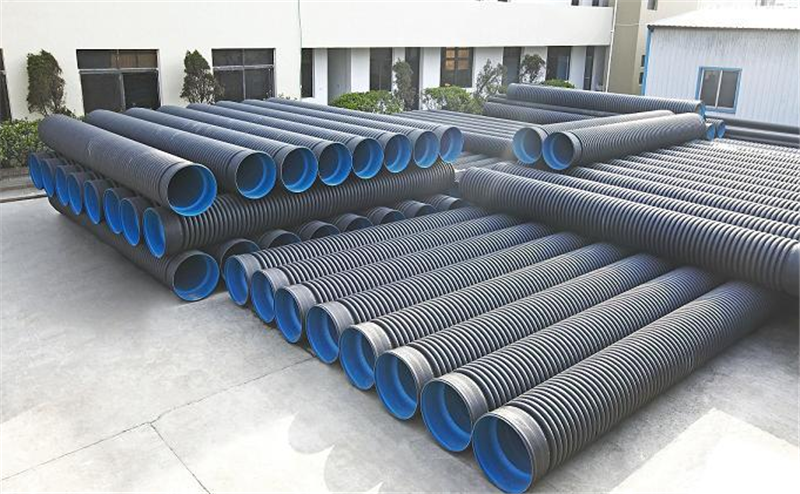

壁波纹管简介
高密度聚乙烯（HDPE）双壁波纹管是一种具有环状结构外壁和平滑内壁的新型管材，80年代初在德国研制成功。经过10多年的发展和完善，已经由单一的品种发展到完整的产品系列。目前在生产工艺和使用技术上已经十分成熟。由于其优异的性能和相对经济的造价。在欧美等发达国家已经得到了极大的推广和应用。在我国，HDPE双壁波纹管的推广和应用正处在上升势态阶段，各项技术指标均达到使用标准。

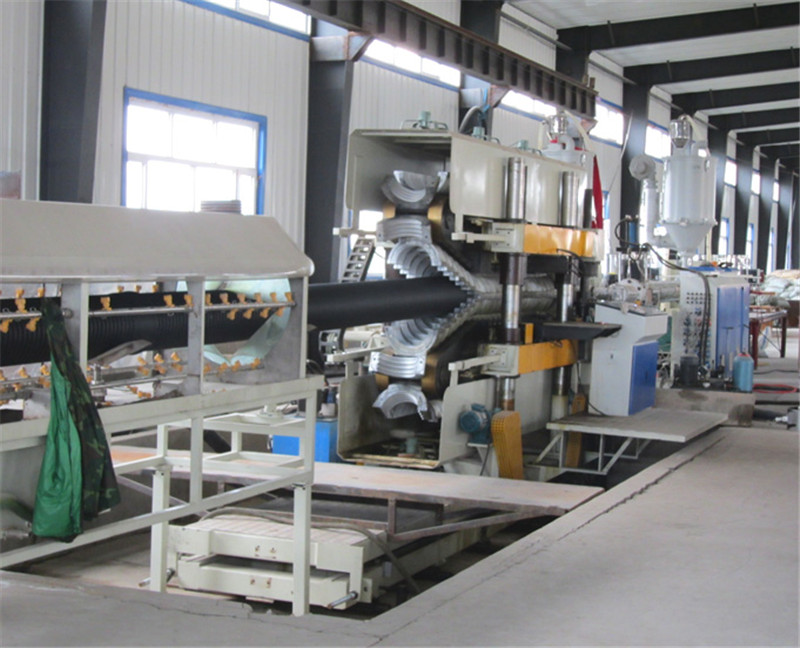

PE双壁波纹管生产线
HDPE管道生产工艺特点
l 数字化全线集中控制
l 全真空覆带式送进
l 双机共挤，双层分流
l 随机扩口一次成型
应用范围
1.污水处理厂污水收集管网
2.市政雨污水管网的主干管网与支线管网
3.住宅小区的地下雨水、污水管道。
4.高尔夫球场、绿化带下的雨水收集管网。
5.化工厂矿厂区内雨污水管网。
6.垃圾填埋场预埋雨污水收集管网。
7.电力、电信管线的护套管。
双壁波纹管的特点
高密度聚乙烯（HDPE）具有优异的化学稳定性、耐老化及耐环境应力开裂的性能。由其为原材料生产出来的HDPE双壁波纹管属于柔性管。其要性能如下：
1.抗外压能力强。外壁呈环形波纹状结构，大大的增强了管材的环刚度，从而增强了管道对土壤的复合的抵抗力。在这个性能方面，HDPE双壁波纹管与其他管材相比较具有明显的优势。
2.工程造价低。在等负荷的条件下，HDPE双壁波纹管只需要轻薄的管壁就可以满足要求。因此，与同材质规格的实壁管相比，能节约一半左右的原材料，所以HDPE双壁波纹管造价也比较低。这是该管材的又一个很突出的特点。
3.施工方便。由于HDPE双壁波纹管重量轻，搬运和连接都很方便，所以施工快捷、维护工作简单。在工期紧和施工条件差的情况下，其优势更加明显。
4.磨阻系数小，流量大。采用HDPE为材料的双壁波纹管相对比口径的其他管材可通过更大的流量。换言之，相同的流量要求下，可采用口径相对比较小的HDPE双壁波纹管。
5.良好的耐低温，抗冲击性能。HDPE双壁波纹管的脆化温度是-70℃。一般低温条件下（-30℃以上）施工时不必采取特殊保护措施，冬季施工方便，而且，HDPE双壁波纹管有良好的抗冲击性。
6.化学稳定性佳。由于HDPE分子没有极性，所以化学稳定性极好。除少数的强氧化剂外，大多数化学介质对其不起破坏作用。一般使用环境的土壤、电力酸碱因素都不会使该管道破坏，不滋生细菌，不结垢，其流通面积不会随运行时间增加而减少。
7.使用寿命长。在不受阳光紫外线条件下，HDPE的双壁波纹管的使用年限可达50年以上。
8.优异的耐磨性能。德国曾用试验证明，HDPE的耐磨性甚至比钢管还要高几倍。
9.适当的挠曲度。一定长度的HDPE双壁波纹管轴向可稍微挠曲，不受地面一定程度的不均匀沉降的影像。
10.综合经济性较好。

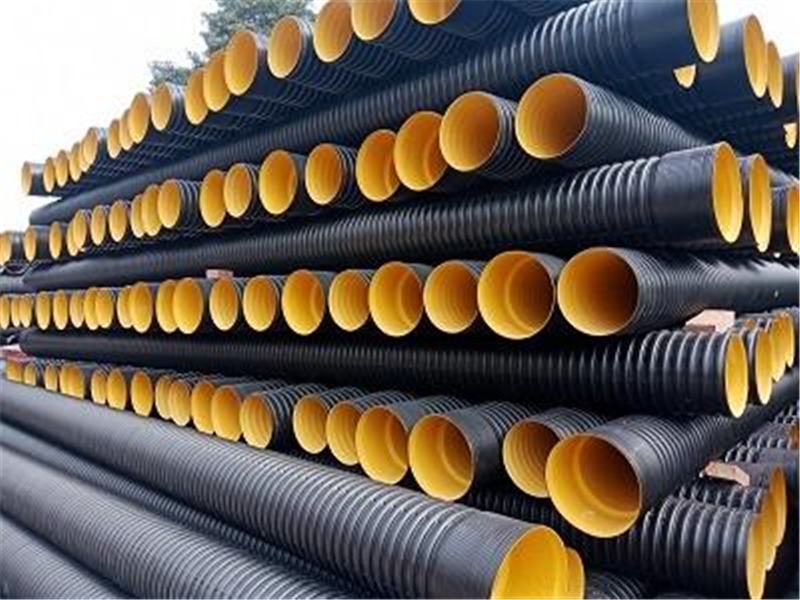

双壁波纹管（HDPE）产品规格
物理学性能
项目 | 单位 | 指标 | |
冲击试验（TIR） | ％ | ≤10 | |
扁平实验 | / | 试样圆滑，无反向弯曲，无破裂，两壁无脱开 | |
环刚度 | (S1级) | KN/m2 | ≥4 |
(S2级) | KN/m2 | ≥8 | |
烘箱实验 | / | 无分层，无开裂，无起泡 | |
链接密封试验 | / | 无渗漏 | |
液压试验 | / | 无破裂 | |
纵向回缩率 | / | ≤3 | |
各型管材主要参数
公称内径DN/ID | 最小平衡内经dim,min | 最小层压壁厚emin | 最小内层壁厚el,min |
200 | 195 | 1.5 | 1.1 |
300 | 294 | 2.0 | 1.7 |
400 | 392 | 2.5 | 2.3 |
500 | 490 | 3.0 | 3.0 |
HDPE双壁螺纹管管道施工与连接方法
1.管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土厚度不小于700mm。
2.聚乙烯双壁螺纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定进行。
3.当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护管套，管套内径应大于波纹管外径300mm以上，管道与套管之间的端部处空间用填料填塞。
4.沟槽槽底净宽度，宜按管外径加600mm确定，以便于人工在槽底作业为宜。
5.雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。
6.管道基础设计，采用垫层基础。对一般化土质地段，基底只需铺一层砂垫层，其厚度为100mm对软土地基，槽底有处在地下水位以下时，宜铺垫一层沙砾或碎石，其厚度不小于150mm，碎石粒径5mm-40mm，上面在铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度不小于200mm.
7.管道安装一般均采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，使管道平稳的放在沟槽官位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影像，宜采用从槽的一段集中下管，在槽底将管道运至安装位置进行安装。
8.承插口管安装应将管口顺水流方向，承口逆水流方向，由下游向上游依次安装。
9.管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。
10.管道连接采用橡胶圈密封接口时应遵守以下规定：
（1）接口前，应先检验橡胶圈是否配套完好，确认胶圈安放的位置及插口应插入承口的深度。
（2）接口作业时，应先将承口的内工作面用棉纱清理干净，不得有泥土等杂物，并涂抹润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。
（3）接口就位后插入承口。可在管端部设置木挡板，用撬棍使被安装的管道沿着对准的轴线徐徐插入承口内，逐节依次安装。de>400mm的管道可用柔性缆绳系住管道用手动葫芦等提力工具，严禁用施工机械强行推顶管道插入承口。
（4）使用哈夫件连接时，先将连体密封橡胶圈一端外侧翻起，套上一根连接管端口，翻下外侧的边缘，使翻起的胶圈套进助槽；之后翻起胶圈另一端，将另一根连接管对正靠紧，放下胶圈，套进助槽，再将哈夫件安好，均匀紧好螺栓，不得缺装。
